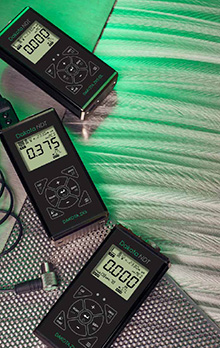

超聲波測厚儀ZX3/ZX5/ZX5-DL

美國DAKOTA ULTRASONICS公司推出的新一代超聲波測厚儀ZX3、ZX5和ZX5-DL，具有使用簡單，德光超聲波測厚儀，功能強大，體積小巧，可靠性高等特點。擠壓鋁制外殼，堅固耐用。IP65防護等級。符合NIST和MILSTD-45662A標準。

儀器特點

ZX3 超聲波測厚儀

• 150v方波脈沖發生器
• 可調增益(40~52dB)，超聲測厚儀，以3dB為步長(可選超低、低、中、高、超高五檔)
• 可選擇手動或自動探頭校零
• 低溫定制液晶顯示器(-30℃)
• IP65防護等級

ZX5 超聲波測厚儀

在ZX3的基礎上，超聲波漆膜測厚儀，增加：

• 聲速測量模式，可做為超聲波聲速儀(球化率儀)
• 差值模式
• 上下限報警模式
• USB Type-C數據接口

ZX5-DL 超聲波測厚儀

在ZX5的基礎上，增加：

• 32M閃存內部數據存儲器，可存儲40組，每組250個數據，共10000個數據

技術參數

測量

• 測量范圍：0.63~914.4mm(鋼)，取決于被測材料和探頭類型
• 單位：英制和公制
• 分辨率：0.01mm
• 聲速范圍：305~18542m/s
• 脈沖重復頻率：200Hz
• 顯示刷新頻率：10Hz
• 增益：40~52dB，步進3dB

顯示

• 多功能7段4位半數字液晶顯示器，數字高度為12.7mm
• 兩個3.2mm高14段顯示區和一個7段顯示區，用于顯示信息和數值
• 附加的圖標表示功能和模式
• 可選擇背光(開/關/自動)，可選擇亮度(低/中/高)
• 穩定度指示：表示測量值的穩定性

功能

• 探頭校零：手動和自動校零
• 探頭直徑：可選擇探頭直徑以提高線性
• 高速掃描模式：顯示掃描期間的最小讀數，超聲波鋼板測厚儀，掃描頻率為100Hz
• 差值模式：顯示測量值和輸入的標稱值(ZX5和ZX5-DL)
• 報警模式：上下限聲光報警(ZX5和ZX5-DL)
• 聲速測量模式：用于球化率的測量(ZX5和ZX5-DL)

探頭

• 頻率范圍：1~10MHz
• 雙晶探頭
• LEMO接口，超聲波測厚儀dakota，1.2米探頭線

存儲

• 可存儲40組，超聲波測厚儀檢定規程，每組250個數據，共10000個數據(ZX5-DL)

其他

• 鍵盤：防水防油密封按鍵膜，九個觸感反饋按鍵
• 電源：標配為兩節5號堿性電池，超聲波測厚儀的原理，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電(ZX-5和ZX-5DL)
• 尺寸重量：63.5x131.3x31.5mm，超聲波測厚儀工作原理，312g(含電池)
• 操作溫度：-30~75℃
• 外殼：擠壓鋁制外殼，德國卡爾德意志超聲波測厚儀，底蓋為鎳板鍍鋁，環保封裝
• 包裝：ABS工程塑料箱
• 出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準

可選探頭

注：測試高溫表面時需用高溫耦合劑
